상세 정보 |
|||
| 측정 정확도: | 50μm | 해결: | 21의 lp/mm |
|---|---|---|---|
| 능률: | 1~3PCS/min | 방사선 누출: | ≤0.5μSV/h |
| 하이 라이트: | 회로판 시험 장비,PCB 시험 장비 |
||
제품 설명
다중층 PCB/PCB 엑스레이를 위한 검사 기계를 검사 장비 X 선으로 검사하십시오
제품 특성:
|
제품 이름 |
엑스레이 검사 기계 |
|
유명 상표: |
ASIDA |
|
모델 번호: |
XG3000 |
|
원래 장소: |
중국 |
|
포장 세부사항: |
나무로 되는 판지 |
사용법

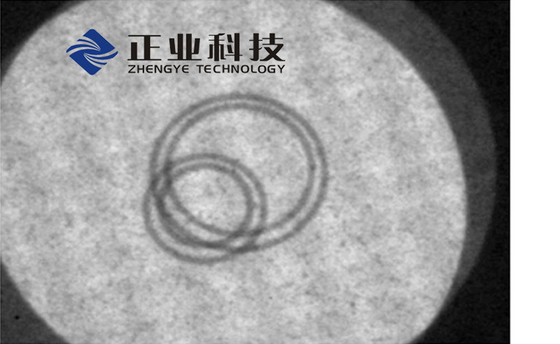

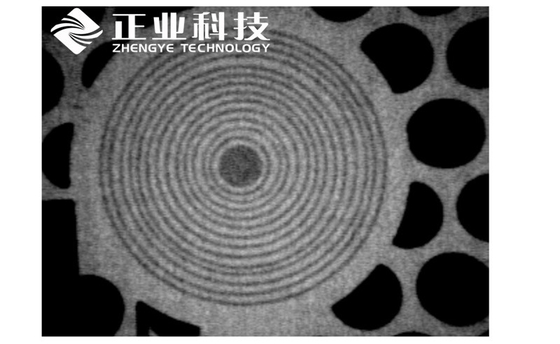

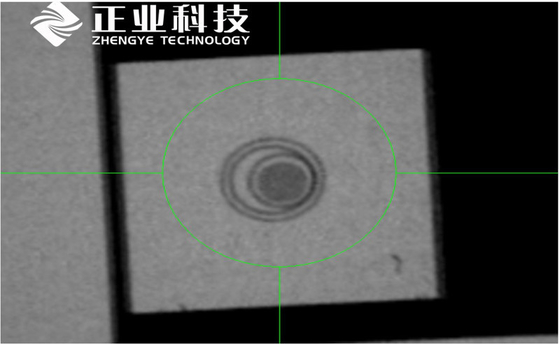

, 구멍 관찰하고 PCB에 구멍을 검사하기 위하여 두는 측정하십시오
층 사이, 다양한 조건적인 측량은 일 수 있습니다 일탈됩니다
, 에 원형의 센터에서 거리를 포함하여 심상에 지휘하는
또 다른 한개는, 1개 점에서 또 다른 한개, 원형 지역, 등등에, 그리고 판단을 미리 설치하
매개변수.
표준 고분고분한
JB/T5054의 JB/T5055-2001 기계적인 설계 기준
EN13861-2002 인간 환경 공학 필요조건;
GB19517-2004 전기 안전 수요;
GB18871-2002 이온화 방사선 보호와 안전
방사선샘 기본 기준의;
IPC-A-600G 널 합격 품질 명세 필요조건.
엑스레이 검사 기계 특징
1의 정밀도:
밀봉된 마이크로 초점 엑스선관 및 고품질 화상 진찰 체계를 채택하는 ①;
②는 다양한 화상 처리 그리고 측정법을 가지고 갑니다.
2, 능률: 순간 관측, 시각적인 항법 및 두기.
3의 안전: 3배 보호 기술 (밀봉된 마이크로 초점 엑스선관, 반 동봉되는 지도 방어적인 구조 및 두 배 지도 고무 방어적인 커튼)를 가지고 가기.
엑스레이 검사 기계 클라이언트:
|

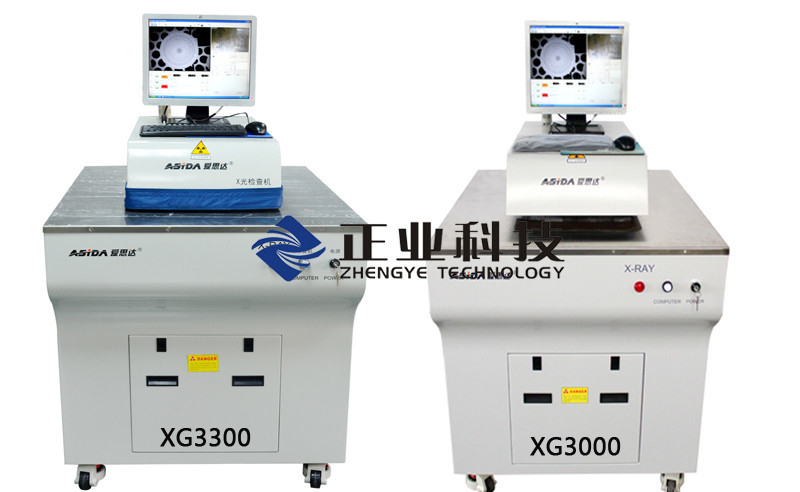

품목 |
XG3000 |
XG3300 |
|
|
정확도 |
① 측정 정확도 |
50μm |
|
|
② 해결책 |
21 lp/mm |
||
|
정확하의 ③ 관측 표적 |
|||
|
효율성 |
1~3PCS/min |
||
|
목표 |
PCB의 ≤26 층 |
PCB의 ≤22 층 |
|
|
방사선 누출 |
≤0.5μSV/h |
||
|
차원 |
1040*855*1510mm |
||
|
무게 |
130Kg |
||
