상세 정보 |
|||
| 엑스레이 영상 중배관: | 6 인치 전망 | 항법 CCD 해결책: | 5million 화소 |
|---|---|---|---|
| 최대 간격: | 12 mm | 제품 이름: | 다중층 PCB를 위한 엑스레이 검사 기계 |
| 하이 라이트: | pcb 널 시험 장비,회로판 시험 장비 |
||
제품 설명

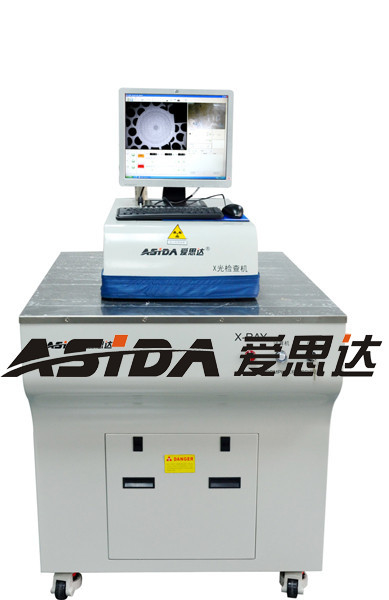

엑스레이 검사 기계를 위한 다중층 PCB 시험 장비
사용법

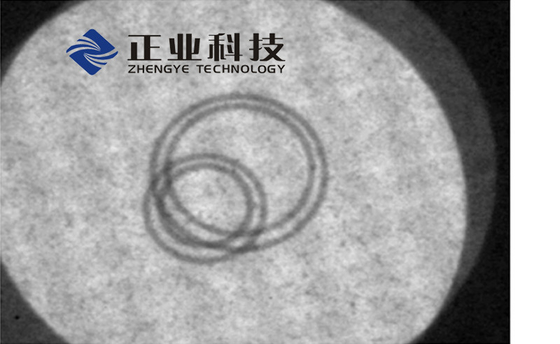

, 구멍 관찰하고 PCB에 구멍을 검사하기 위하여 두는 측정하십시오
층 사이, 다양한 조건적인 측량은 일 수 있습니다 일탈됩니다
, 에 원형의 센터에서 거리를 포함하여 심상에 지휘하는
또 다른 한개는, 1개 점에서 또 다른 한개, 원형 지역, 등등에, 그리고 판단을 미리 설치하
매개변수.
독특한
1. 관찰하고 측정하는 엑스레이 투상 & 화상 진찰의 원리 사용하기
PCB에 구멍을 두기.
2. 네트웍 컴퓨터 통제 시스템, 간단한 가동은 할 수 있습니다.
3. Eqiupped woth CCD 항법은, 빨리 moblie 시험을 촉진하기 위하여 작용합니다
시험 목적을 찾으십시오.
4. 밀봉된 마이크로 초점 엑스선관 및 다양한 화상 처리 기술
그리고 상왜곡을 감소시키는 소프트웨어.
5. 심상은 거리와 같은 다른 조건 하에서에서 측정될 수 있습니다
동심원, 자유 코스 경마 거리, 원형 지역, 등등의 센터.
매개변수
| 품목 | 명세 | |
| 모형 | XG3000 | |
| X-CCD 해결책 | 752×582pixel | |
| 엑스선관 매개변수 | 최대 전압 | 50KV |
| 최대 현재 | 1mA | |
| 최대 힘 | 50W | |
| 예열 시간 | 6min | |
| 엑스레이 영상 중배관 | 6 인치 전망 | |
| 항법 CCD 해결책 | 5Million 화소 | |
| PCB 크기 | 폭 45" (인후 깊이 630mm) | |
| 최대 간격 | 12mm | |
| 엑스레이 방패 표적 | 0.5µSv/h 보다는 아니 더 많은 것 | |
| 냉각 형태 | 강풍 냉각 | |
| 온도와 습도 |
온도: 22 ºC ± 3 ºC 습도: 50% ± 10% | |
| 인쇄 기계 | 인쇄 기계 | |
| 동작 방식 | 1. 수동으로 시험한 PCB의 항법 CCD 추적을을 이동하십시오 가지고 갈 때 PCB를 보낼 때 열리는 2.setting 엑스레이가, 가까운 난입합니다 |
|
| 소요 전력 | AC220v 50Hz, 물과 가스 없이 |
|
| 차원 | 1040mm x 855mm x 1510mm (감시자를 포함하여 LxWxH) |
|
| 무게 | 130Kg |
|
