제품 설명

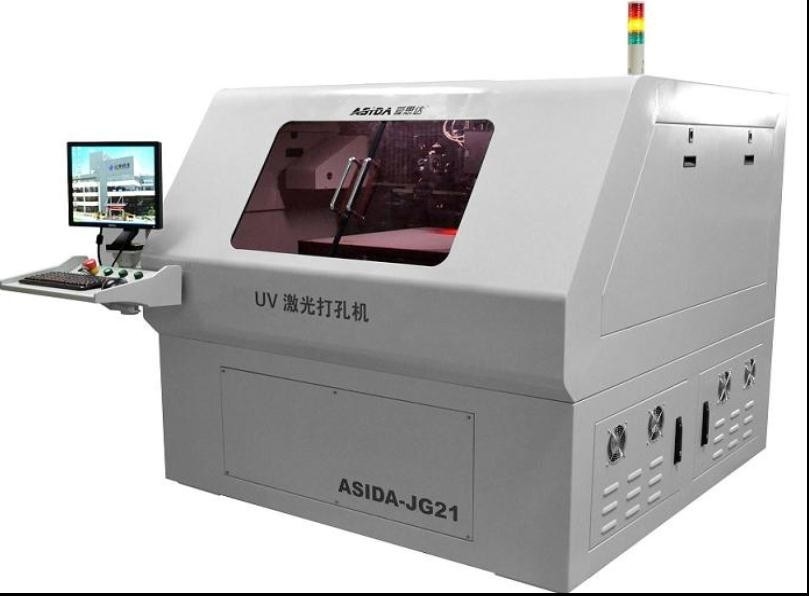

ASIDA UV 레이저 절단기를 구매하는 환영은, 일류 최첨단 시스템을 얻습니다. 체계는 디자인한 장비의 조작 능력 그리고 안전 개량에 특히 초점이었습니다.

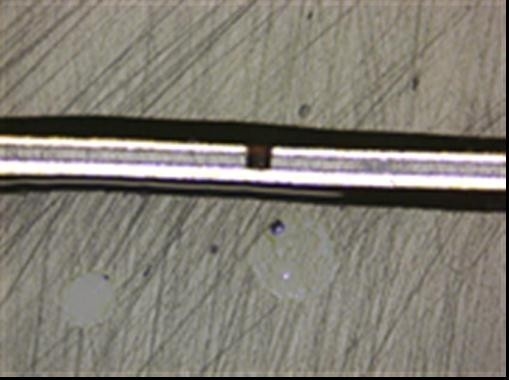

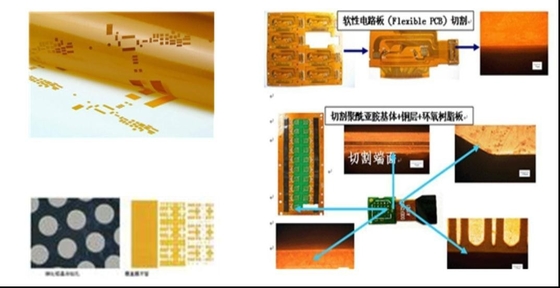

ASIDA 가동 가능한 회로의 절단, 덮개 필름 및 보조 물자의 커트, FR4 물자의 열리는 창, 에칭 필름, 맹목적인 절단, 및 다른 물자 절단에서 UV 레이저 절단기가 주로 사용됩니다
이 설명서는 점차적으로 소개한 ASIDA UV 레이저 절단기 임명 운영입니다.
1 기술 명세
1.1 이름: UV 레이저 절단기
1.2 형태: JG15
1.3 기술적인 매개변수
아니 NameTechnical 매개변수
1Worktable size610 mm× 460 mm
2Repeatability± 1 μ M
3Positioning accuracy± 3 μ M
4Laser power10 W
5 Wavelength355 nm
6Laser 반복 Frequency50 kHz~120 kHz
7Focus 반점<20>
8Cutting width20± 5 µ M
9Integrated 기계 정확도
(ZHENGYE 상태) ± 20 µ M
range50 mm×를 검사하는 10Output 맥박 폭<30 ns="">
11Galvanometer 50 mm
correctionsemi 자동 12Galvanometer
자동 정립을 가진 보상을 두는 13PositioningAutomatic
14 자료 - methodSupport 파일 형식의 가공 가공: Gbr. Dxf. 위치
15Computer 산업 컴퓨터
16Environment temperature20° C± 2° C
17Environment 습도<60>
18Host sizeWidth × 길이 × Height=1818 mmx2317 mmx1550 mm
19Host weight3500 Kg
20Operating 테이블 sizeWidth× Length× Height=690 mm× 640 mm× 1470 mm (감시자의를 포함하여 고도)
21Main 레이저 기계 힘 supply1 단계 AC220V, 2.2KW
22Vacuum 명료한 공급 power3는 AC380V, 5.5KW를 실행합니다
23Vacuum 세탁기술자 parametersWind 속도: 512m3/h의 진공 압력: 30KPa
