상세 정보 |
|||
| 드릴링 속도: | >1 초 당 300의 구멍 | 진원도: | ≥95% |
|---|---|---|---|
| 사이 다름 구멍 직경 왔다갔다: | 10um | 최소한도 가공 구멍 직경: | 25μm |
| 하이 라이트: | PCB 드릴링 기계,레이저 드릴링 체계 |
||
제품 설명

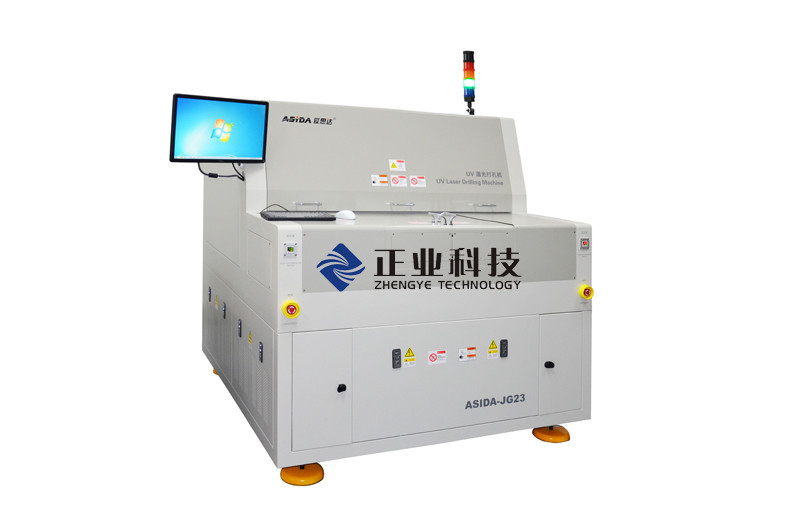

FPC를 위한 UV 레이저 드릴링 기계 및 Coverlay를 위한 자외선 레이저 드릴링 기계
제품 특성:
|
제품 이름 |
UV 레이저 드릴링 기계 |
|
유명 상표: |
ASIDA |
|
모델 번호: |
JG23 |
|
원래 장소: |
중국 |
|
포장 세부사항: |
나무로 되는 판지 |
UV 레이저 드릴링 기계 사용:
기계는 FPC의 드릴링을 통하여 구멍, 눈 먼 괭이 및 절단에서 CVL/FPC/RF 사용됩니다.
레이저 드릴링 기계 특징:
1. 고속: 동시에 가공하는 매우 장비 공정 능력을 개량하는 검류계와 플래트홈 동의를 깨닫기 위하여 가장 진보된 IFOV 동적인 가공 기술 채택.
2. 고품질: 진보된 레이저, 고성능 검류계 채택, 더 빠른 맥박 주파수, 고산 빛 비율, 더 정밀한 절단 경로 계획.
3. 똑똑한: 가는곳마다를 가진 3 CCD 시각계는 지 렌즈의, 시기를 정합니다.
4.Customized: customizable 250 mm 또는 500 mm 소프트웨어 기능의 폭 RTR 자동 선적 체계 그리고 각종 종류.
5. 안전: 더 안전한 직업적인 안전 모듈 제어 체계, 장비 및 직원 안전.
6. 안정: 새로운 설계 개념, 각 절차는 완벽을 위해, 노력합니다.
UV 레이저 드릴링 기계 클라이언트:
|
프로젝트 |
명세 |
|
모형 |
ASIDA-JG23 |
|
정확도를 가공하는 체계 |
±25μm (ZHENGYE 상태) |
|
드릴링 속도 |
>1 초 당 300의 구멍 |
|
Roundness |
≥95% |
|
다름 사이 위로 그리고 아래로 구멍 직경 |
10um |
|
목표 |
① 최대 가공 크기: 560X650mm |
|
② 최소한도 가공 구멍 직경: 25μm |
|
|
③ 드릴링을 통하여 구멍, 눈 먼 괭이 |
|
|
기계 크기 |
1600mm×1733mm×1940mm |
|
무게 |
2300Kg |
드릴링 견본:
