상세 정보 |
|||
| 응용 프로그램: | 레이저 훈련 | 레이저 타입: | UV |
|---|---|---|---|
| 절단 간격: | 1mm | 지원되는 도표 체재: | DXF |
| CNC 또는 존재하지: | 예 | 제어 소프트웨어: | zhengye |
| 하이 라이트: | 레이저 드릴링 장비,PCB 드릴링 기계 |
||
제품 설명
인쇄 회로 기판을 위한 자외선 레이저 드릴링 기술

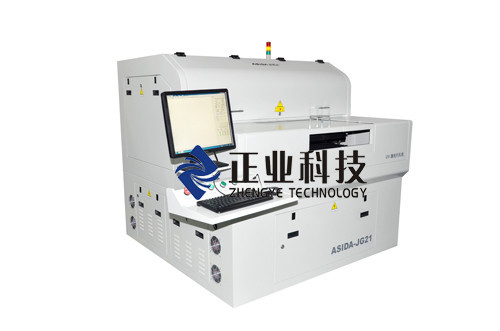

UV 레이저 드릴링 기계 (JG21)의 1.Usage
기계는 FPC의 훈련 - 구멍, 눈 먼 괭이 및 절단에서 CVL/FPC/RF 처음부터 끝까지 사용됩니다.
UV 레이저 드릴링 기계 (JG21)의의 2.Features
1. 선형 모터 단위의 기술을 채택하고는, 그리고 고해상도, 폐회로 서보 조종 장치, 광학적인 두기 격자판
서보 조종 장치는, 치수를 재서 광학적인 두는 기술 보상합니다.
2. 고품질: 좋은 roundness로, 구멍 벽, 작은 다름을 구멍 직경 왔다갔다 사이 청소하십시오.
3. 매우 지적인, 능률: RTR로 자동 초점, 비우기 자동 정정, 자동 두고는, 자동에게 먹이고는 및.
4.Customize: 선택적인 RTR 및 지원 최대 500mm 넓은 구리 가공; 다양한 하드웨어와 소프트웨어 기능을 주문을 받아서 만드십시오.

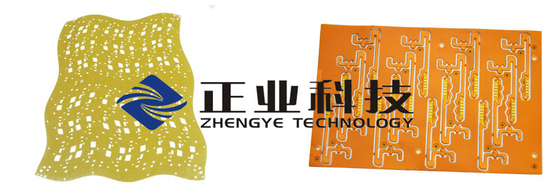

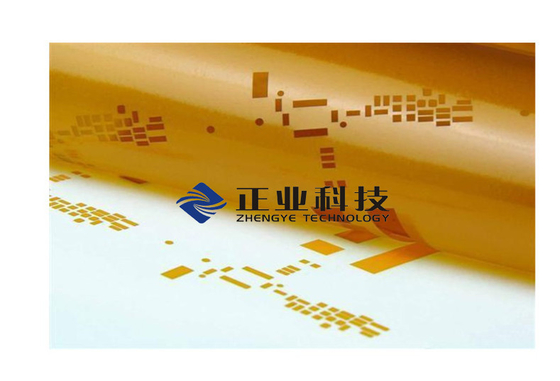

UV 레이저 드릴링 기계 (JG21)의의 3.Drilling 견본
UV 레이저 드릴링 기계 (JG21)의 4.Specifications
|
정확도를 가공하는 체계 |
±25um (ZHENGYE 상태) |
|
드릴링 속도 |
각 두번째를 위한 180의 구멍 (ZHENGYE 상태) |
|
Roundness |
≥90% |
|
사이 다름 구멍 직경 왔다갔다 |
≤12.5μm |
|
목표 |
최대 가공 크기: 560X650mm |
|
최소한도 가공 구멍 직경: 50μm |
|
|
차원 |
1610x1660x1550mm |
|
무게 |
2900Kg |
