상세 정보 |
|||
| 레이저의 파워: | 10w | 플래트홈 최대 운영 속도: | 대략 300의 구멍/s |
|---|---|---|---|
| 플래트홈 최대 두는 정확도: | ±2um | 체계: | ±20um |
| 하이 라이트: | 레이저 드릴링 장비,PCB 드릴링 기계 |
||
제품 설명

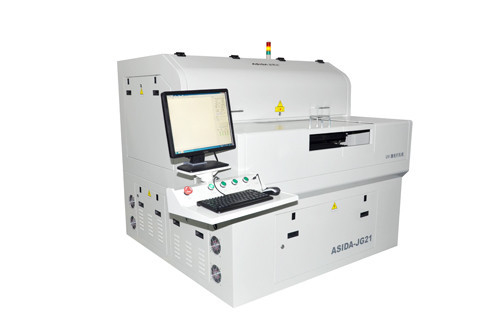

FPC의 Cricuit 가동 가능한 인쇄된/레이저 드릴링 각측정속도의 UV 레이저 드릴링 기계
제품 설명
UV 레이저 드릴링 기계 (JG21)의 1.Usage
기계는 FPC의 훈련 - 구멍, 눈 먼 괭이 및 절단에서 CVL/FPC/RF 처음부터 끝까지 사용됩니다.
UV 레이저 드릴링 기계 (JG21)의 2.Features
1. 선형 모터 단위의 기술을 채택하고는, 그리고 고해상도, 폐회로 서보 조종 장치, 광학적인 두기 격자판
서보 조종 장치는, 치수를 재서 광학적인 두는 기술 보상합니다.
2. 고품질: 좋은 roundness로, 구멍 벽, 작은 다름을 구멍 직경 왔다갔다 사이 청소하십시오.
3. 매우 지적인, 능률: RTR로 자동 초점, 비우기 자동 정정, 자동 두고는, 자동에게 먹이고는 및.
4.Customize: 선택적인 RTR 및 지원 최대 500mm 넓은 구리 가공; 다양한 하드웨어와 소프트웨어 기능을 주문을 받아서 만드십시오.

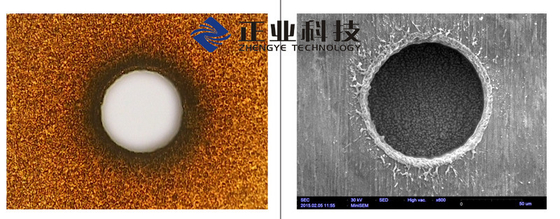

UV 레이저 드릴링 기계 (JG21)의 3.Drilling 견본
UV 레이저 드릴링 기계 (JG21)의의 4.Specifications
| 품목 | 명세 |
| 모형 | JG21 |
| 레이저 힘 | 10W |
| 레이저 주파수 | 5-250KHz |
| 최대 가공 크기 | 650mm×560 mm (25.6 ″ ×22 ″) |
| 플래트홈 최대 운영 속도 | 대략 300의 구멍/s |
| 플래트홈 최대 두는 정확도 | ±2µm |
| 정확도를 두는 플래트홈 최대 반복 | ±1µm |
| 체계 | ±20µm |
| 최소한도 구멍 가늠구멍 | 25µm (vias), 75µm (맹목적인 구멍) |
| 최대. 적중율 | 11000vias/Min |
| 파일 형식 | Gerber, DXF |
| 힘 | AC 220V/50HZ/2.5KW; AC 380V50HZ/5.5KW |
| 진공 청소기로 청소 필요조건 | 516m3/h |
| 전반적인 차원 | 1610x1660x1550mm |
| 무게 | 2900kg |
| 환경 온도 | 20°±2° |
| 환경 습도 | <60> |
| 지상 진폭 | <5> |
| 지상 압력 | >1100kgf/m ² |
