제품 설명

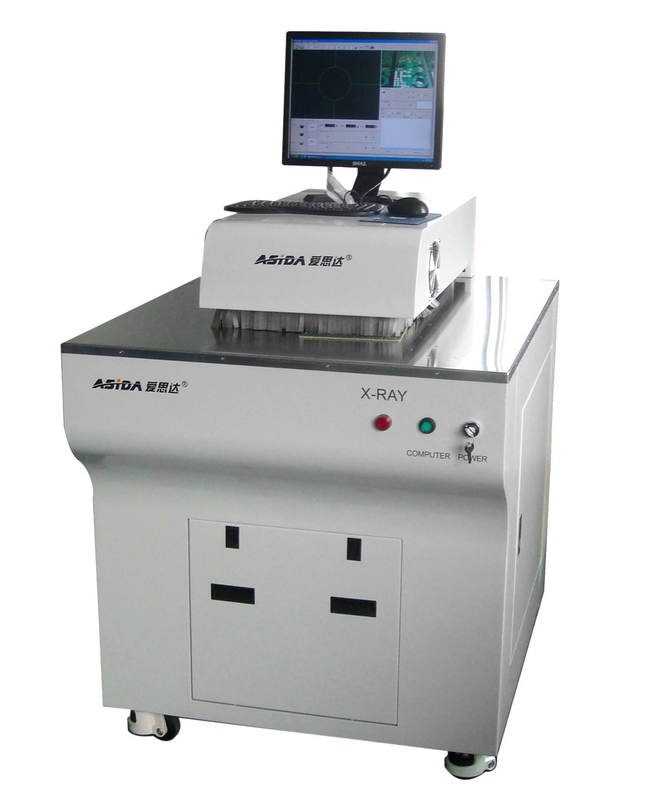

엑스레이 검사 기계
사용법: 그것은 관찰하기 위하여 이용되고 층 사이 구멍이 일탈된다는 것을 검사하기 위하여 PCB에 구멍을 두는 측정하기 위하여, 다양한 조건적인 측량은 체제 매개변수에 따라 원형의 센터에서 1개 점에서 또 다른 한개, 원형 지역, 또한 등등, 그것에 또 다른 한개에 거리를 포함하여 심상에 판단을 만들 수 있습니다, 지휘될 수 있습니다.
특징
PCB에 1.positioning 구멍.
3.The 장비는 할 수 있습니다 운영해기 쉽고 쉬운 네트웍 컴퓨터 통제 시스템 곁에 통제됩니다.
4.It는 CCD 항법 기능으로 이동할 수 있는 시험을 촉진하기 위하여 갖춰지고, 빨리 시험 목적을 찾습니다.
5. 그것은 밀봉한 마이크로 초점 상왜곡을 감소시키기 위하여 엑스선관 및 다양한 화상 처리 기술 및 소프트웨어 채택합니다
6.The 심상은 동심원의 센터에서 거리 자유 코스 경마 거리, 원형 지역, 등등과 같은 다른 조건 하에서 측정될 수 있습니다.
기술적인 매개변수
|
품목
|
명세
|
|
|
모형
|
XG3000
|
|
|
X-CCD 해결책
|
752×582pixel
|
|
|
엑스선관 매개변수
|
최대 전압
|
50KV
|
|
최대 현재
|
1mA
|
|
|
최대 힘
|
50W
|
|
|
예열 시간
|
6min
|
|
|
엑스레이 영상 중배관
|
6 인치 전망
|
|
|
시각 지역
|
Φ18mm
|
|
|
공간적 해상도
|
21 lp/mm
|
|
|
항법 CCD 해결책
|
HD
|
|
|
PCB 크기
|
폭 45" (인후 깊이 630mm)
|
|
|
최대 간격
|
12mm
|
|
|
엑스레이 방패 표적
|
0.5µSv/h 0.5µSv/h 보다는 아니 더 많은 것
|
|
|
냉각 형태
|
강풍 냉각
|
|
|
온도와 습도
|
온도: 22 ℃ ± 3 ℃ 습도: 50% ± 10%
|
|
|
확대
|
8×-64×
|
|
|
인쇄 기계
|
인쇄 기계 (사용자 배급)
|
|
|
동작 방식
|
1.manually 움직임 시험된 PCB의 항법 CCD 추적
가지고 갈 때 PCB를 보낼 때 열리는 2.setting 엑스레이가, 가까운 난입합니다
|
|
|
소요 전력
|
물과 가스 없는 단 하나 단계 220v,
|
|
|
차원
|
감시자를 포함하여
|
|
|
무게
|
130kg
|
|
JB/T5054에 일치에서는, JB/T5055-2001 기계적인 설계 기준
EN13861-2002 인간 환경 공학 필요조건에 일치에서;
GB19517-2004 전기 안전 수요에 일치에서;
GB18871-2002 이온화 방사선 보호에 일치와 방사선샘 기본 기준의 안전에서;
EN13861-2002 인간 환경 공학 필요조건에 일치에서;
GB19517-2004 전기 안전 수요에 일치에서;
GB18871-2002 이온화 방사선 보호에 일치와 방사선샘 기본 기준의 안전에서;
IPC-A-600G PCB 합격 품질 명세 필요조건에 일치에서;
