제품 설명

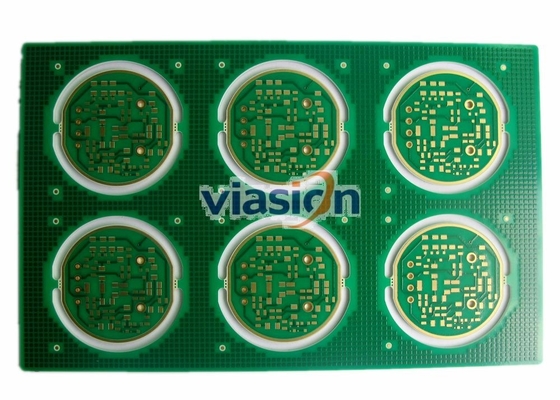

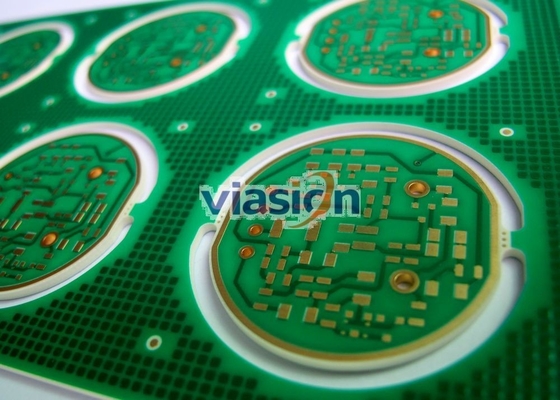

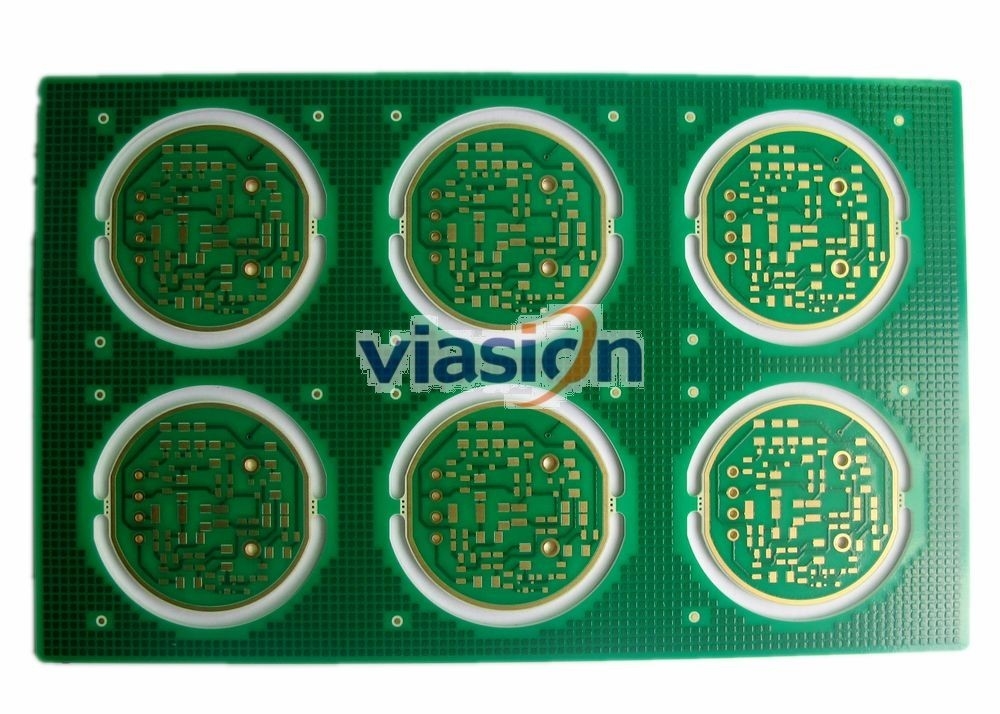

높은 TG 250 Polyimide PCB의 IC 시험 장비를 위한 디자인 6개의 층 RF PCB
명세:
|
물자 |
Alron 35N |
|
층 조사 |
6개의 층 |
|
널 간격 |
1.6mm |
|
구리 간격 |
1oz |
|
최소한도 교련 크기 |
0.2mm |
|
최소한도 자취 & 간격 |
0.1mm |
|
지상 끝 |
침수 금 |
|
신청 |
IC 테스트 |
|
특별한 기술 |
높은 TG 250 polyimide 물자 (Alron 35N) |
PCB 회로판
|
아니다 |
품목 |
기술적인 기능 |
|
1 |
층 |
1-20개의 층 |
|
2 |
최대. 널 크기 |
508×610 mm |
|
3 |
사소 널 간격 |
2 층 0.12mm |
|
4 층 0.4mm |
||
|
6 층 0.6mm |
||
|
8 층 0.90mm |
||
|
10 층 1mm |
||
|
4 |
사소 선 폭/공간 |
0.127mm (4mil) |
|
5 |
최대. 구리 간격 |
5OZ |
|
6 |
Min. S/M 피치 |
0.075mm (3mil) |
|
7 |
사소 구멍 크기 |
0.15mm (6mil) |
|
8 |
구멍 dia. 포용력 (PTH) |
±0.05mm (2mil) |
|
9 |
구멍 dia. 포용력 (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
구멍 위치 탈선 |
±0.05mm (2mil) |
|
11 |
개략 포용력 |
±0.10mm (4mil) |
|
12 |
강선전도 & 구부리는 |
<0> |
|
13 |
절연 저항 |
100MΩ 정상 |
|
14 |
전기 힘 |
>1.3kv/mm |
|
15 |
S/M 마포 |
>6H |
|
16 |
열 응력 |
288°C 20Sec |
|
17 |
전압을 시험하십시오 |
50-300V |
|
18 |
사소 눈 먼/를 통해 매장해 |
0.15mm (6mil) |
|
19 |
지상 완성되는 |
HAL, ENIG, OSP, 금을, HAL 주석 도금하는, AG는 도금 |
|
20 |
물자 |
FR4, H-TG의 테플론, Rogers의 세라믹스, 알루미늄, 구리 기초, CEM-3, CEM-1, Halgenfree |
신청:
커뮤니케이션
전통적인 정보 통신 장비, FTTP, VOIP, 멀티미디어 서비스, 자료 통신망 및 IT 기반 제품, 무선 기반 제품, 전력 증폭기, 쪼개는 도구 및 혼합기, 고성능 트랜지스터, 등등.
컴퓨터 주변 장치
상한 인쇄 기계, 케이블 모뎀, 무선 대패, IP 전화, 소비자 및 사무제품, 금융 제도 등등.
소비자
컴퓨터, 텔레비전, 사진기, 디지털 방식으로 비디오 녹화기 (DVR), 소형 제품, LED, 등등.
자동
여객 안전 체계, 엔진 제어 체계, 에어백, 견인 통제 제품, 등등.
상한 계산 그리고 저장
고성능 컴퓨터 및 서버, 주요골격 체계 및 저장 장비, 기억, 등등.
기업
전력 공급, 메인 제어 위원회, 감시자, CCTV 제품, 자동 통제 장비, 기업 로봇, 접근 제한 제품 etc.
의학
자기 공명 화상 진찰 (MRI), 계산된 단층 촬영 (CT), 비상사태 응답 세동제거 단위, 참을성 있는 감시, 이식할 수 있는 장치, 로봇식 수술 체계, 생물측정학 및 진단 장비, 등등.
군
인공위성, 레이다, 비행기, 통제 단위, 통신 장비 .etc.
시험 & 측량
힘 미터, 전기 검사자, 열 검사자, 가벼운 검사자, 네트워크 검사자, 가스와 기름 검사자, 적외선 제품, 반도체 시험 장비, DUT와 조사 카드, 웨이퍼 검열제도, 등등.
경쟁 이점:
|
좋은 값을 매기기 |
|
MOQ & 무료 샘플 없음 |
|
빠른 납품 |
|
좋은 품질 & 국제적인 승인 |
|
훌륭한 소비자 봉사 |
|
정각 납품 |
|
다변화된 발송 방법 |
|
PCB 공급의 광범위 |
|
SMT와를 통하여 구멍 집합 |
|
1개의 정지 턴키 EMS 서비스 |
