상세 정보 |
|||
| 용법: | 가는곳마다 온도 열충격 시험 약실 | 고열. 노출 range*1: | +60~에 +200°C |
|---|---|---|---|
| 낮은 임시 직원. 노출 range*1: | -65to 0 °C | 임시 직원. 동요 *2: | ±1.8°C |
| 상한계를 미리 데우십시오: | +200°C | 임시 직원. time*3를 점점 뜨거워지십시오: | 주위 임시 직원. 30min 내의 +200°C에 |
| 저 한계를 발송 전에 인공적으로 냉각하십시오: | -65°C | 임시 직원. 가동불능시간 *3를 당기십시오: | 주위 임시 직원. 70min 내의 -65°C에 |
| 임시 직원. 회복 시간: | 10 min. 안에. | 외부 자료: | cold-rolled 강철 플레이트를 녹 교정했습니다 |
| 시험 지역 물자: | SUS304 스테인레스 스틸 | 냉각기: | 스테인리스 용접된 격판덮개 열교환기 |
| 공기 전달자: | Sirocco 팬 | 더 습기찬 모는 단위: | 공기 실린더 |
| 허용가능한 주위 조건: | +5~30°C | 전원 공급 장치: | AC380V, 삼상 50/60Hz, 30A |
| 찬물 공급 pressure*6: | 02~0.4Mpa | 찬물 공급 rate*6: | 8m ³ /h |
| 운영하는 찬물 임시 직원. 범위: | +18에서 23 °C | 잡음 레벨: | 70 dB는 또는 낮춥니다 |
| 하이 라이트: | 열 충격 시험기,열 시효 시험 |
||
제품 설명
IC, PCB의 세라믹 반도체를 위한 환경 열 시험 장비
1. 묘사:
가는곳마다 온도 충격은 시험 세라믹 전자 칩 IC, PCB, 반도체 및 중합체 물자의 신체 검사에 있는 변화를 시험하기 위하여 약실을 가장합니다.
기계는 3개의 단면도로 분할됩니다: 고열 약실, 저온 약실 및 테스트.
2. 가는곳마다 온도 충격의 명세는 시험 약실을 가장합니다:
|
체계 |
더 습기찬 엇바꾸기에 의하여 2 지역 시험 |
|||||||
|
3 지역 약실 |
||||||||
|
모형 |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
주문을 받아서 만드는 |
|||||
|
성과 |
시험 지역 |
고열. 노출 range*1 |
+60~에 +200°C |
|||||
|
낮은 임시 직원. 노출 range*1 |
-65to 0 °C |
|||||||
|
임시 직원. 동요 *2 |
±1.8°C |
|||||||
|
뜨거운 약실 |
상한계를 미리 데우십시오 |
+200°C |
||||||
|
임시 직원. time*3를 점점 뜨거워지십시오 |
주위 임시 직원. 30min 내의 +200°C에 |
|||||||
|
찬 약실 |
저 한계를 발송 전에 인공적으로 냉각하십시오 |
-65°C |
||||||
|
임시 직원. 가동불능시간 *3를 당기십시오 |
주위 임시 직원. 70min 내의 -65°C에 |
|||||||
|
임시 직원. 회복 (2 지역) |
회복 상태 |
2 지역: 고열. 노출 +125°C 30 분, 낮은 임시 직원. 노출 -40°C 30 분; 견본 6.5 kg (견본 바구니 1.5kg) |
||||||
|
임시 직원. 회복 시간 |
10 min. 안에. |
|||||||
|
건축 |
외부 물자 |
cold-rolled 강철 플레이트를 녹 교정했습니다 |
||||||
|
시험 지역 물자 |
SUS304 스테인리스 |
|||||||
|
Door*4 |
수동 문은을 가진 단추를 자물쇠로 엽니다 |
|||||||
|
히이터 |
지구 철사 히이터 |
|||||||
|
냉장 장치 |
System*5 |
기계적인 폭포 냉장계 |
||||||
|
압축기 |
신비하게 밀봉된 일폭 압축기 |
|||||||
|
확장 기계장치 |
전자 확장 벨브 |
|||||||
|
냉각제 |
고열 측: R404A의 낮은 임시 직원 측 R23 |
|||||||
|
냉각기 |
스테인리스 용접된 격판덮개 열교환기 |
|||||||
|
공기 전달자 |
Sirocco 팬 |
|||||||
|
더 습기찬 모는 단위 |
공기 실린더 |
|||||||
|
이음쇠 |
왼쪽 (오른쪽 및 맞춤옷 직경 크기는 선택권으로 유효합니다)에 직경 100mm, 견본 전력 공급 통제 맨끝을 가진 케이블 항구 |
|||||||
|
안쪽 차원 (W x D) H x |
350 x 400 x 350 |
500 x 450 x 450 |
주문을 받아서 만드는 |
|||||
|
시험 지역 수용량 |
50L |
100L |
주문을 받아서 만드는 |
|||||
|
시험 지역 짐 |
5개 kg |
10 kg |
주문을 받아서 만드는 |
|||||
|
외부 차원 (W x D) H x |
1230년 x 1830년 x 1270년 |
1380년 x 1980년 x 1370년 |
주문을 받아서 만드는 |
|||||
|
무게 |
800kg |
1100kg |
N/A |
|||||
|
실용적인 필요조건
|
허용가능한 주위 조건 |
+5~30°C |
||||||
|
전력 공급 |
AC380V, 삼상 50/60Hz, 30A |
|||||||
|
찬물 공급 pressure*6 |
02~0.4Mpa |
|||||||
|
찬물 공급 rate*6 |
8m ³ /h |
|||||||
|
운영하는 찬물 임시 직원. 범위 |
+18에서 23 °C |
|||||||
|
잡음 레벨 |
70 dB는 또는 낮춥니다 |
|||||||
주
1. 고열 노출 범위 저 한계 + 60°C가 또는 낮은 임시 직원 노출 범위 저 한계 -60°C 요구되는 경우에, "주위 온도 노출" 선택권을 선정하십시오
2. ±1.8°C의 밑에 임시 직원 동요 필요가 선정하는 경우에 "낮은 임시 직원 동요 포장"를
3. 온도 열 위로/잡아당기기 가동불능시간은 독립적인 약실 가동 도중서만 적용 가능합니다
4. 요구된 자동적으로 운영한 미닫이 문이, 자동적으로 선정하는 경우에 "문 포장"를
5. 공냉식 콘덴서/유효한 물 냉각된 콘덴서 둘 다
6. 물 냉각한 콘덴서에 적용하십시오
3. 가는곳마다 온도 충격의 안전 장치는 시험 약실을 가장합니다:
- 뜨거운 약실 과열 보호 스위치
- 찬 약실 과열 보호 스위치
- 공기 서큘레이터 하중 초과 경보
- 냉장고 고/저 압력 보호자
- 압축기 온도 스위치
- 기압 스위치
- 신관
- 물 현탁액 릴레이 (물 냉각된 명세만)
- 압축기 차단기
- 히이터 차단기
- 시험 지역 과열은/보호자를 overcool
- 공기 퍼지 벨브

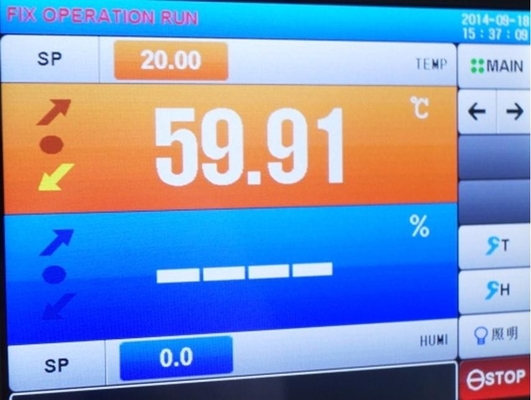

통제
(색깔 LCD 상호 작용하는 터치스크린 체계)
터치스크린 LCD 디스플레이의 사용에 의해 간단하게 하는 가동과 조정 (지시는 화면상을 표시했습니다). 조정 화면, 시험 지역 온도, 온도 주기 및 동향 도표 전시의 확인에 aglance.
|
놓기 |
접촉 위원회에 의하여 상호 작용하는 중요한 입력 |
|
전시 |
LCD (5.7 인치) |
|
온도 조종 기능 |
시험 지역: 노출 임시 직원. 뜨거운 약실: 임시 직원을 미리 데우기. 찬 약실: 발송 전에 인공적으로 냉각 임시 직원. |
|
PID 통제 |
|
|
미리 설치 온도 편차 |
고열: 60 to200'C 저온: -78에서 0' C |
|
조정 해결책 |
1' C |
|
입력 |
열전대 유형 T (구리/구리 니켈) |
|
조정과 표시 범위 |
미리 설치 시간: 0 min.에서 99 시간 및 59 min. 미리 설치 주기: 1개에서 9,999 주기 |
|
부속 기능 |
타이머 미리 설치 과열은 보호를 overcool 정전 회복 선택 온도 회복 시간 조정 프로그램 기억 자동적인 힘 마감 프로그램된 시간 전시 완료 형태 선택을 시험하십시오 도표를 기우십시오 역사 전시를 경보하십시오 감지기 구경측정 RS-232/USB 커뮤니케이션 |

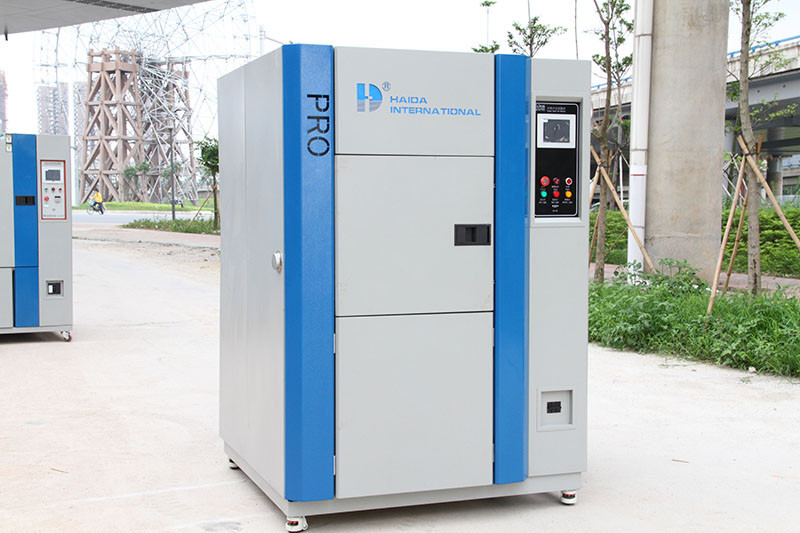

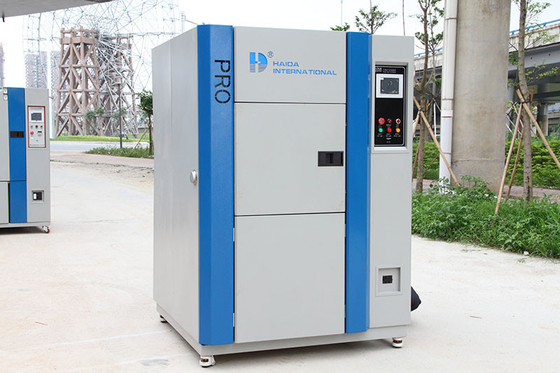

4. 환경 가는곳마다 온도 충격은 시험 약실 전망을 가장합니다:
(시험 약실)
