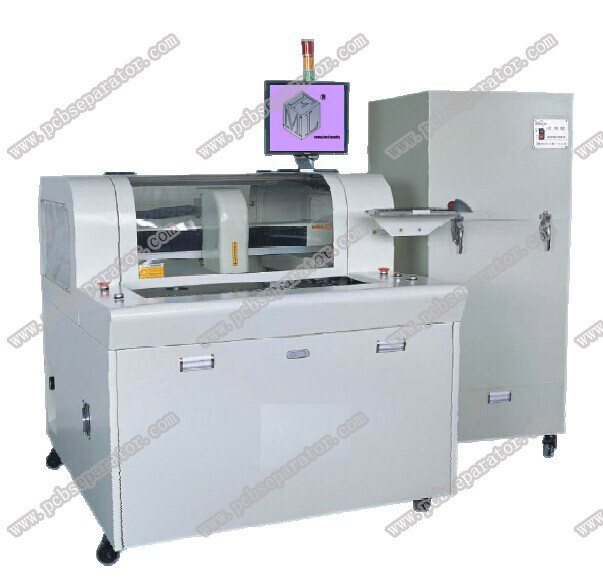

알맞은 가격을 가진 프로그램 높은 정밀도 PCB 대패 장비
제품 상세 정보:
| 원래 장소: | Dongguan 시, 광동성, 중국 |
| 브랜드 이름: | ChuangWei |
| 인증: | CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000 |
| 모델 번호: | CW-F01 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 세트 |
|---|---|
| 포장 세부 사항: | 항해에 적당한 합판 상자, 훈증 소독되는 안전, 필요 없음 |
| 배달 시간: | 지불 영수증 후에 7 일 안에. |
| 지불 조건: | T/T, L/C, Paypal |
| 공급 능력: | 30 세트/년 |
|
상세 정보 |
|||
| 차원 (W*D*H): | 1220mm*1450mm*1420mm | 무게: | 550kgs |
|---|---|---|---|
| 고도 분파: | 60~110mm | 반복성을 두기: | 0.001mm |
| (최대) 축선 잡업 공간: | 680mm*360mm*50mm | 스핀들: | 50000rpm/min |
| 보호하십시오: | 각자/바람 냉각 | 절단기를 바꾸십시오: | 전문화 |
| 절단의 정밀도: | 0.01mm | PCB 대패: | PCB 대패 |
| 하이 라이트: | pcb depaneling 기계,pcb 절단기 |
||
제품 설명
알맞은 가격을 가진 프로그램 높은 정밀도 PCB 대패 장비
1. 기계 부품표
|
i. 기계설비 |
|
|
스핀들 |
샛별 스핀들과 변환장치 |
|
CCD |
소니 520는 산업 사진기를 일렬로 세웁니다 |
|
렌즈 |
Computar EX2C |
|
나사 |
TBI 정밀도 땅볼 나사 수입품 |
|
가이드 |
수입된 선형 가이드 레일을 넓히는 HIWIN |
|
모터 |
JiaBao LCF 시리즈 |
|
입력/출력 CONTRONL 카드 |
HFC PCI-9074 |
|
운전사 CONTRONL 카드 |
HFC PCI-9074 |
|
입력/출력 카드 |
PCI 9074 64pcs/38pcs |
|
정체되는 대청소 |
STATIC-ST401A 시리즈 |
|
컴퓨터 |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
기계 공용영역 |
AOC LCD17", Logitech 쥐 |
|
2. 소프트웨어 |
|
|
통제 시스템 |
윈도 xp 전문가 (Service3, v.3244) |
|
가동 GUI |
중국어 윈도 xp |
|
프로그램은 편집합니다 |
인라인으로 |
|
시각 체계 |
CCD AOTU 분파 |
|
통제 시스템 |
F 1.0.2 버전 |
2.Performance 매개변수
|
전반적인 |
|
|
차원 (W*D*H) |
1220mm*1450mm*1420mm |
|
무게 |
550KG |
|
고도 분파 |
60~110mm |
|
조작자 |
|
|
모터 유형 |
JiaBao 시리즈 |
|
반복성을 두기 |
0.001mm |
|
(최대) 축선 잡업 공간 |
680mm*360mm*50mm |
|
워크 스테이션 |
|
|
PCB 기정 |
기준, 전문화 |
|
PCB 선적/내리기 |
수동 |
|
(최대) PCB 크기 |
322mm*322mm |
|
두껍게 PCB (최대) |
5mm |
|
Fixturing |
|
|
fixturing 단단함 |
표준 |
|
Fixturing 기정 |
기계장치 |
|
스핀들 모터 |
|
|
힘 |
400W |
|
스핀들 |
50000rpm/min |
|
보호하십시오 |
각자/바람 냉각 |
|
절단기를 바꾸십시오 |
전문화 |
|
여정 기능 |
|
|
최대 절단 속도 (.) |
100mm/s |
|
몰기 최대 속도를 (.) |
3000mm/s |
|
절단의 정밀도 |
0.01mm |
|
진공 체계 |
|
|
진공 힘 |
2.2KW AC 380V |
|
진공 |
연추 |
|
공용품 |
|
|
힘 |
2.2KW AC380V |
|
항공 보급 |
2~5KG/cm2 |
|
프로그램 |
|
|
프로그램은 편집합니다 |
인라인으로 |
|
기능은 편집합니다 |
선, 아크, circula, U 곡선 |
|
프로그램 저장 |
HDD |
|
시각 체계 |
SONE 색깔 CCD |
|
맷돌로 가는 절단기 분파 |
자동 |
|
진공 체제 |
자동 |
|
가동 감시자 |
|
|
Iindicator |
Iindicator 기계 국가 |
|
공구 체크 |
자동적인 탐지 공구 생활, 시간 테스트의 사용 |
|
모터는 보호합니다 |
의 하중 초과, 낮은 전압 보호 기능 과열이 있으십시오 |
|
선적 체크에 자동차를 타십시오 |
하중 초과가, 선입니다 정상 적이고, 낮은 전압 보호 기능 있으십시오 |
|
쓸모 있는 시간을 도구로 만드십시오 |
자동적인 탐지 공구 생활, |
|
자료 통계 |
조사를 분리하는 분리되는 널 모형, 다양한 세는 방법 |
|
과실 기록 |
소프트웨어는 자동적으로 기계의 모든 경보 기억을 기록합니다 |
|
III. 정확도 |
|
|
축선 정밀도 |
0.001mm |
|
절단 정밀도 |
0.1mm |
|
IV. 안전 |
|
|
잡업 공간은 보호합니다 |
4 밀봉된 보호로 |
|
문 감지기 |
(선택) 정면과 후방 안전 문 마이크로스위치 감지기 |
|
급박 정지 버튼 |
|
3.Function 묘사
1) 심상급상승에서 X10는 점 조정의 프로그램 easier&increase에게 정확도를 만듭니다
2) 2 미끄러지는 도표는에서 그리고 밖으로 운동 더 나은 생산력을 위한 압정 시간을 감소시키기 위하여 동시에 제공합니다.
3) 자동 표 상쇄 system.CCD 심상은 자르기 전에 check&simulate 경로 또는 여정 불필요한 과오를 감소시킬 수 있었습니다
4) Routng는 여정 조금의 생활 시간을 확장하기 위하여 그 때 자르는 다음 프로그램한 점에 상승과 교대를 자동적으로 물었습니다.
5) 안전 문 기업 디자인
6) CCD 심상은 자르기 전에 check&simulate 경로 또는 여정 불필요한 과오를 감소시킬 수 있었습니다
