상세 정보 |
|||
| 제품 이름: | TDR 임피던스 시험 계기 | 측정 정확도: | ±1% (50Ω) |
|---|---|---|---|
| 탐지 비율: | 각 점을 위한 ≤1s | 측정 범위: | 0.05~2m |
| 하이 라이트: | pcb 널 시험 장비,PCB 시험 장비 |
||
제품 설명
PCB/FPC를 위한 Tdr 임피던스/임피던스 시험 장비에 있는 검사자에 케이블을 다십시오
제품 특성:
|
제품 이름 |
TDR 임피던스 시험 계기 |
|
유명 상표 |
ASIDA |
|
모델 번호 |
ZK2130 |
|
원래 장소 |
중국 |
|
포장 세부사항 |
나무로 되는 판지 |
PCB/FPC 사용법을 위한 임피던스 시험 장비:

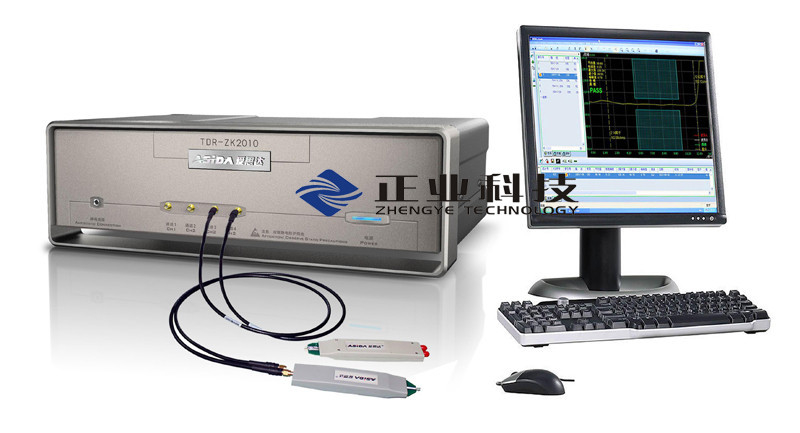

TDR 임피던스 시험 계기는 시간영역 반사율로 디자인되고, PCB 자취의 독특한 임피던스의 배치도 할 수 있습니다, 자동화, 급속하고 정확한 시험, 시험 파형 분석 및 통계자료 분석. 기계는 자동적으로 시험 자료 및 문제점을 기록하고 시험 보고서를 인쇄합니다. 회로판 제조, 연구 및 개발, 디자인, 생산 및 품질 관리 단위를 위해. 고주파 임피던스 시험 회로판
고수준에 빠르고, 정확한, 경제 해결책을 제공합니다.
PCB/FPC 특성을 위한 임피던스 시험 장비:
1. 큰 자동화된 테스트, 간단한 가동 및 빠른 시험. PCB 공장에서 빨리 시험을 위해 적당한.
2. Windows 운영 체계 사용하기 쉬운 공용영역은, 자동적으로 시험 결과를 생성합니다.
3. provide 차별 TDR 시험 단 하나 끝났습니다.
4. 2 수로, 4개의 수로 수로 시험을 지원합니다.
6. 적분 판정법 파일 편집자, 산울타리 위 시험 매개변수.
7. 자동적으로 시험 자료를 기록하고, 보고를 생성하고 디스크에 저장합니다.

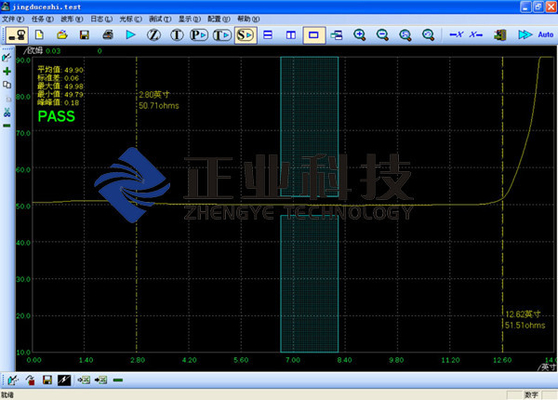

8. 시험 파형, 통계자료 분석 및 시험 결과를 표시하고 인쇄합니다.
10. IPC-TM_650와 IPC-2141 기준에 따라.
TDR 임피던스 시험 계기 클라이언트:
|
측정 정확도 |
±1% (50Ω) |
|
탐지 비율 |
각 점을 위한 ≤1s |
|
목표 |
① 통제되는 임피던스 측량 범위: 20~150 Ω |
|
② 측정 범위: 0.05~2m |
|
|
파 대역폭 |
3GHz |
