상세 정보 |
|||
| 반복 정확도: | 반복 정확도 | 모델 번호: | JK3200/JK3600 |
|---|---|---|---|
| 제품 이름: | 구멍 검사 기계 | 검사 속도: | 6.5 (조정가능한)、 10、 12.5m/min |
| 하이 라이트: | pcb 널 시험 장비,회로판 시험 장비 |
||
제품 설명

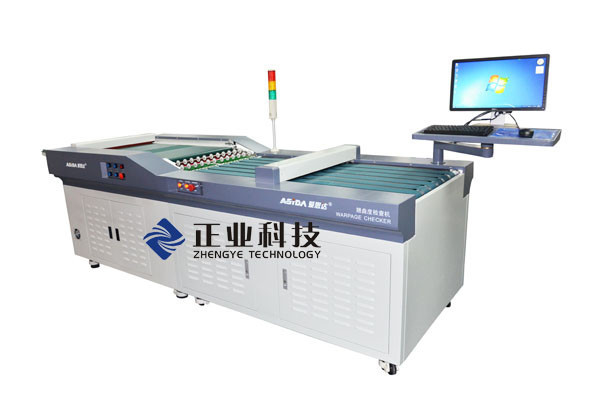

PCB 시험 장비, PCB 검사자 기계를 위한 검사 기계를 구멍을 파십시오
제품 특성:
|
제품 이름 |
구멍 검사 기계 |
|
유명 상표 |
ASIDA |
|
모델 번호 |
JK3200/3600 |
|
원래 장소 |
중국 |
|
포장 세부사항 |
나무로 되는 판지 |
사용법
ASIDA-JK3600 점검 구멍 기계는 드릴 구멍 결점을 위해 완성된 PCBs를 검열하기 위하여 사용됩니다. 교련된 구멍의 수 그리고 질은 검사되고 널은 좋기 위하여 지정됩니다 또는 NG는, 유래 PCBs 그러므로 분류됩니다.
특성
-
사용하기 쉬운 공용영역, 요구되는 특별 훈련 없음.
-
긴 막대기 LED 광원.
-
탐지 속도는 12.5m/min.까지 도달할 수 있습니다.
-
30도 각 탐지 범위는, inputed 널 30까지 도로 offcentre 일 수 있습니다.
-
2명의 보드 동시에 검사 가능한.
-
네트워크 정비 기능은 다른 체계에, OK/NG 정보를 표시하기 위하여 연결할 수 있습니다.
-
특정한 고객 요구에 디자인되는 개인화된 소프트웨어.
능률
① JK3200는 2개의 격판덮개를 동시에 검출할 수 있는 두 배 분류 장비 장비됩니다.
② JK3600는 6개의 격판덮개를 동시에 검출할 수 있는 6 분류 장비 장비됩니다.
구멍 검수원 클라이언트:
|
정확도 |
① 반복 정확도: ±40µm |
|
② 측량 정확도: ±40µm |
|
|
검사 속도 |
6.5, (조정가능한) 10,12.5m/min |
|
목표 |
① 가늠구멍 범위: 0.15~10mm |
|
잴 수 있는 널의 ② 크기: 100×150~630×650mm |
|
|
잴 수 있는 널의 ③ 간격 범위: 0.3~10mm |
|
|
④ 구멍 한계: ≥0.15mm |
|
|
차원 |
3550*1200*1100mm |
|
무게 |
400-450Kg |
